首先，讓我們簡單了解一下什么是VCR接頭。

VCR接頭是精密設計的管路連接元件，廣泛應用于高純度和真空系統。這類專用接頭旨在實現無泄漏的金屬對金屬密封，因此特別適用于必須最大限度減少污染的環境，例如半導體制造、實驗室儀器和超高純度(UHP)氣體輸送系統。

在本指南中，我們將全面探討VCR接頭，包括其定義、工作原理、墊片材料、主要應用以及為您的系統選擇合適的組件的實用建議。無論您是工程師、技術員還是實驗室專業人員，本文都將幫助您理解VCR接頭對于維持系統完整性、實現可靠高性能運行的重要性。讓我們開始吧。

一、VCR代表什么？

接頭中的“VCR”一詞代表“真空耦合輻射”(Vacuum Coupling Radial)。它最初由高純度與真空元件領域的領先制造商Swagelok開發，旨在為高要求應用提供可靠、無泄漏的連接。盡管縮寫與老式錄像機相同，但VCR接頭的用途截然不同——專為工業和實驗室設計，而非娛樂用途。

VCR接頭專為形成金屬對金屬密封而設計，可確保超低的泄漏率，并與高純度氣體及真空系統完全兼容。這一設計使其成為污染必須最小化、系統完整性至關重要的應用場景的理想選擇。

了解VCR的含義有助于理解這些接頭背后的工程原理，以及它們?yōu)楹卧诎雽?dǎo)體制造、潔凈室實驗室、色譜系統和氫氣或超高純度氣體輸送等行業中備受青睞。

二、什么是VCR接頭？

VCR接頭是一種精密設計的連接器，用于在高純度與真空系統中連接管道或管件，同時保持超潔凈、無泄漏的密封。與依賴O型片或螺紋密封劑的標準接頭不同，VCR接頭采用金屬對金屬密封，并配有一個可更換的墊圈，確保即使在極端條件下也能實現可靠耐用的連接。

1、VCR接頭的關鍵特性

金屬對金屬密封：提供超低泄漏率，并消除了彈性體材料可能造成的污染風險。

耐高壓與高溫：適用于要求嚴苛的工業和實驗室應用。

模塊化設計：通常由公螺母、母接頭體和金屬墊圈組成，便于組裝和更換。

標準化螺紋：與Swagelok VCR及其他高純度管路系統兼容。

2、VCR接頭為何重要？

VCR接頭廣泛應用于對純度、可靠性和安全性要求極高的行業：

半導體制造：為工藝設備提供無污染的超高純度氣體。

實驗室儀器：防止敏感分析系統發生泄漏。

真空系統：在研究及生產環境中維持真空密封。

氫氣或特種氣體系統：安全輸送反應性或腐蝕性氣體。

簡而言之，VCR接頭是工程師和技術人員在需要堅固、無泄漏解決方案的高純度或真空關鍵應用中的首選。

三、VCR密封是如何工作的？

VCR密封是VCR接頭的核心，它提供無泄漏的金屬對金屬連接，能夠承受高壓、極端溫度和超高純度要求。與O型圈或彈性體密封不同，VCR接頭依賴于一種“壓緊密封”機制：通過緊固螺母，將一個薄金屬墊片擠壓在接頭配合面之間，從而形成完美密封。

3.1. 金屬對金屬密封原理

金屬墊片放置于公接頭與母接頭的配合面之間。

隨著螺母擰緊，墊片會產生輕微變形(被壓潰)，以填補金屬表面的微觀不規則處。

由此形成一個密封、防漏的連接，適用于真空、超純氣體或腐蝕性環境。

該密封系統可靠且性能可重復，使VCR接頭非常適合關鍵系統。

3.2. 密封系統組件

公螺母：提供機械緊固力以壓縮墊片。

母接頭體：容納管路連接并支撐墊片。

金屬墊圈：根據應用需求，通常由不銹鋼、鎳或銅制成。

可選定位環：在組裝過程中用于固定墊圈位置(某些設計中使用)。

3.3. 安裝要點

扭矩必須適當：擰緊不足可能導致泄漏，過度擰緊則可能使墊圈過度變形。

務必確保接頭面正確對中，以防損壞。

墊圈通常為一次性使用;每次拆卸連接后都應更換。

3.4. 這種密封為何至關重要？

消除了彈性體材料帶來的污染風險。

提供超低泄漏率(在高純度應用中通常低于 10?1? atm-cc/sec)。

在真空、潔凈室和高壓環境中維持系統完整性。

清晰理解VCR密封機制，對于確保高純度或真空系統的正確安裝及長期可靠性至關重要。

四、什么是VCR墊片？

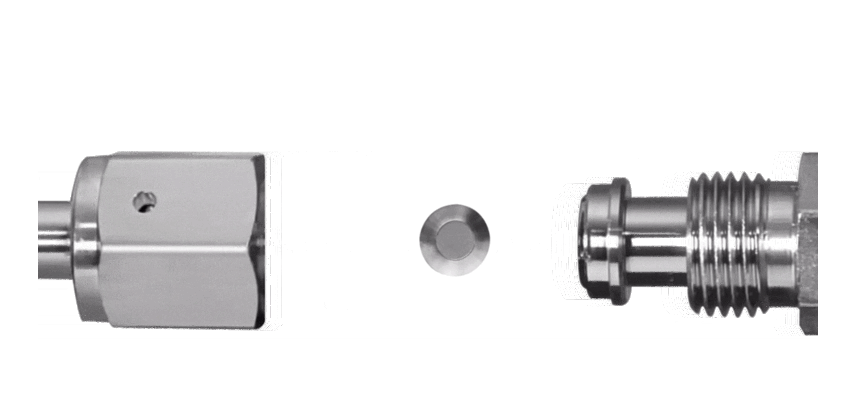

VCR墊片是VCR接頭中的關鍵部件，負責建立可靠的金屬對金屬密封，從而確保高純度與真空系統的無泄漏性能。墊片位于公接頭與母接頭的配合面之間，隨著接頭被擰緊，墊圈會發生輕微變形，形成一個能夠承受高壓、極端溫度和超純氣體的密封層。在一些顆?？刂浦陵P(guān)重要的應用中，VCR密封片濾網將精細過濾功能直接集成到密封界面，在一個緊湊的解決方案中同時提供安全密封和污染物防護。

1. 定義與功能

墊圈通常是由不銹鋼、鎳或銅制成的薄金屬環。

當接頭擰緊時，墊圈被“壓潰”，填補微小間隙以防止泄漏。

其主要職責是維持系統完整性，確保污染物不會進入工藝流程。

2. 常見VCR墊片材料

3. 如何選擇合適的墊片

選擇合適的VCR墊圈取決于多個因素：

溫度：某些金屬(如鎳、不銹鋼)更能耐受高溫。

壓力：確保墊片能在系統工作壓力下保持密封。

純度要求：對于超高純度系統，避免使用可能釋放氣體或產生污染的材料。

化學兼容性：對于侵蝕性氣體，需選用耐腐蝕金屬。

一次性使用與重復使用：大多數墊圈為一次性設計;拆卸后務必更換。

4. 墊片為何如此重要？

如果沒有正確選擇和安裝VCR過濾墊片：

可能發生泄漏，帶來污染或系統故障風險。

設備性能可能下降。

在處理反應性或加壓氣體時，可能存在安全隱患。

通過了解VCR墊圈的功能和材料選項，工程師和技術人員能夠確保高純度與真空系統實現可靠、無泄漏的運行。

五、VCR接頭螺紋解析

VCR接頭的螺紋是其設計中不可或缺的一部分，它確保了管道或儀表組件之間安全、防漏的連接。VCR接頭采用標準化的外螺紋和內螺紋，可在無需密封劑或O型片的情況下，精確壓縮金屬墊圈。

1. 標準VCR螺紋尺寸

VCR接頭有幾種常見的螺紋尺寸，可根據管徑和流量需求選擇：

1/4英寸 —— 儀表和氣體管線中最常見

3/8英寸 —— 適用于中等尺寸系統，流量需求較高

1/2英寸 —— 適用于更大管徑、高流量應用

3/4英寸 —— 較不常見，用于專用的大容量系統

這些螺紋通常采用統一國家細牙螺紋(UNF/UN)標準，確保與Swagelok及其他高純度接頭的兼容性。

2. 螺紋特性

右旋螺紋：標準擰緊方向

精密加工：確保墊圈壓縮均勻和無泄漏性能

無需螺紋密封劑：金屬墊圈提供實際密封;螺紋僅提供機械支撐

3. VCR螺紋與其他接頭類型的區別

4. 螺紋為何重要？

正確的螺紋嚙合確保了：

墊片得到適當壓縮，實現無泄漏密封

組裝和拆卸簡便且無損

與標準化管件和設備兼容

了解VCR螺紋對于為您的系統選擇合適接頭，以及避免在高純度或真空應用中出現泄漏或機械故障至關重要。

5、VCR與其他接頭的對比

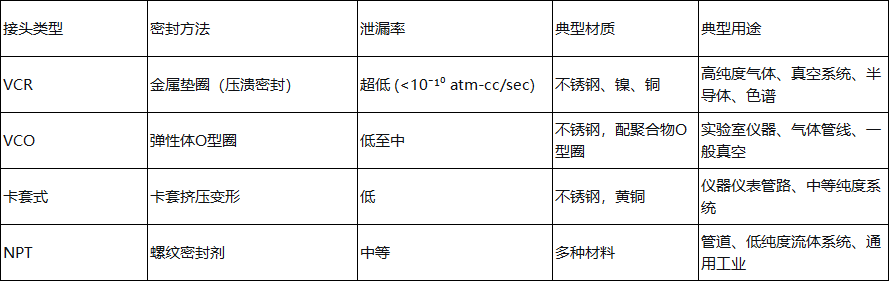

了解VCR接頭與其他常見管路和儀表連接器的區別，有助于工程師為高純度、真空或?qū)嶒炇覒?yīng)用選擇合適的組件。下表總結了主要區別：

六、核心要點

VCR接頭憑借其金屬對金屬密封，提供了最高的純度和無泄漏可靠性。

VCO接頭適用于要求較低的應用，但其依賴彈性密封件。

卡套式接頭通用性強，但可能無法滿足超高純度或真空要求。

NPT接頭在管道中很常見，但不適用于高純度或真空應用。

此對比有助于系統設計者快速識別哪種接頭符合其性能與純度要求，從而降低泄漏、污染或系統故障的風險。

七、VCR接頭的典型應用場景

VCR接頭專為高純度、真空和關鍵氣體系統設計，因此在多個對可靠性、無泄漏性能和污染控制有嚴格要求的行業中成為首選。

1. 半導體制造

向晶圓廠和工藝設備輸送超高純度氣體。

在潔凈室環境中確保無污染的連接。

常見應用：化學氣相沉積、光刻、晶圓加工生產線。

2. 實驗室儀器

用于色譜系統、質譜儀、真空腔體等分析儀器。

為氣體或液體提供可靠、無泄漏的連接，確保測量準確和系統完整。

3. 真空系統

在研究實驗室、研發設施和工業真空管線中至關重要。

在高真空條件下保持密封，即使微小泄漏也可能影響整個工藝。

4. 氫氣及特種氣體系統

在工業和實驗室應用中安全輸送反應性或腐蝕性氣體。

金屬對金屬密封可最大限度地降低泄漏、污染或發生危險事件的風險。

5. 其他高純度應用

制藥和生物技術生產線

燃料電池與氫氣研究

超潔凈流體輸送系統

在純度、安全性和可靠性至關重要的場合，VCR接頭是理想選擇。其金屬墊圈密封設計使其成為要求超低泄漏率和穩定性能的高要求應用中的首選。

八、VCR接頭在當今的重要性

VCR接頭因其可靠性、無泄漏性能以及與高要求應用的兼容性，至今仍是現代高純度和真空系統中的關鍵組件。即使新技術不斷涌現，VCR接頭的精確性和耐用性確保了它們在系統完整性與污染控制不容妥協的行業中，依然被廣泛應用。

1. 高純度系統的可靠性保障

金屬對金屬密封消除了可能影響半導體工廠、實驗室儀器和超高純度氣體管線的泄漏。

與彈性體密封不同，VCR接頭能在極端溫度、高壓和腐蝕性環境中保持長期穩定性。

2. 真空與超高純度應用的必需品

高真空和超高純度系統需要能夠防止微小泄漏的接頭。

VCR接頭提供超低泄漏率，確保了研究、工業及潔凈室環境中關鍵系統的性能與安全。

3. 支持現代產業

半導體制造：確保向生產工具輸送無缺陷的氣體。

制藥和生物技術：支持無菌、無污染的工藝過程。

氫氣及特種氣體系統：實現反應性和腐蝕性氣體的安全處理。

色譜與分析實驗室：保護敏感儀器免受污染。

4. 工程師青睞VCR接頭的原因

標準螺紋便于安裝。

連接穩定且防漏。

可根據特定化學性質、溫度或壓力需求，靈活選用不同金屬墊圈。

使用壽命長，且關鍵連接處采用一次性墊圈，維護簡單。

VCR接頭不僅僅是傳統部件，它們對于當今高精度、高純度系統至關重要，并將在性能、安全與污染控制至關重要的工業領域持續發揮關鍵作用。

九、常見問題解答（關于VCR接頭）

1. VCR在接頭中代表什么？

VCR代表“真空耦合輻射”。它是一種精密的連接方式，旨在為高純度和真空系統提供金屬對金屬的無泄漏密封。VCR接頭廣泛應用于實驗室、半導體制造和超高純度氣體輸送系統。

2. 什么是VCR密封圈？

VCR密封圈是一個金屬墊圈，置于VCR接頭的公、母配合面之間。擰緊后，墊圈會被輕微壓潰，形成一個適用于高壓、高溫和超純度環境的密封、防漏連接。

3. “VCR”在Swagelok產品中意味著什么？

在Swagelok的接頭產品中，VCR指的是其標準化的高純度接頭系列，這些接頭使用金屬墊片以確保可靠密封。這些產品因極低的泄漏率以及與真空、半導體和實驗室系統的兼容性而被廣泛認可。

4. 什么是VCR螺紋？

VCR螺紋是一種精密的UN/UNF螺紋，設計用于壓縮墊圈而無需額外密封劑。VCR螺紋確保了正確的對中和扭矩，從而在關鍵系統中實現無泄漏的金屬對金屬密封。

5. VCR接頭可以重復使用嗎？

VCR接頭本體(螺母和接頭體)通常可以重復使用，但其中的金屬墊圈通常為一次性使用。重復使用已被壓潰的墊圈可能會破壞密封并導致泄漏，因此拆卸后務必更換新墊圈。

6. 現在還能買到VCR接頭嗎？

是的，像Swagelok、恒歌以及其他高純度配件供應商仍在廣泛提供VCR接頭。它們對于現代高純度、真空和實驗室系統至關重要。

7. 為什么叫VCR？

該名稱源于其最初的設計用途：“真空耦合輻射”，反映了其為真空和高純度氣體連接而進行的設計。它與家用錄像機無關，盡管縮寫相同。

結論

VCR接頭和墊圈通過可靠、無泄漏的金屬對金屬密封，為高純度、真空和實驗室系統提供了堅實保障。了解其設計、材料和螺紋特性，有助于確保在高要求的應用中實現安全、無污染的運行。

歡迎探索我們的VCR接頭和墊片產品，為您的真空或高純度系統尋找合適的解決方案。

立即聯系我們的專家 → 獲取幫助，選擇最適合的型號。
